預流泵業,潛水軸流泵產品說明

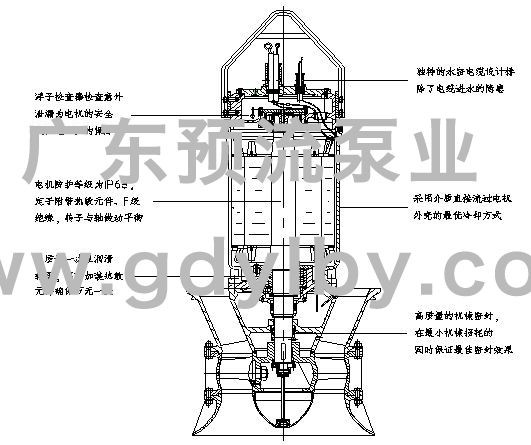

潛水軸流泵特點：
潛水軸流泵是軸流工作原理的潛水泵，其特點是大流量低揚程，流量每小時能夠到達幾萬方，揚程不超過20米。電機都是多極電機，轉速較低。裝置方法多為井筒式和雪橇式，常用于泵站，被稱為排洪利器！
使用環境：
潛水軸流泵因為具有結構簡略、保護辦理方便、可靠性高和利于自動化操控的優點，在城鎮防洪行業和機電排灌水利工程中得到了廣泛的運用。在不同的泵站就選用不同的型號，介紹了大型潛水軸流泵的運用和保護保養．以及其在城市防洪運用的典型案例。由于電機潛入水中運行，電機冷卻條件好，泵站內無高溫，噪音低，可建成地下泵站，保持地面環境風貌，大大簡化泵站的土工及建筑結構工程，減少安裝面積，節約工程造價30-40%
潛水軸流泵的作用：
是一種功能牢靠，用處極為廣泛的污水處理用泵，具有效率高，節省能源，無堵塞、防環繞等特色。一起具有主動設備、主動控制功能。首要輸送帶固體顆粒及各種長纖維的PH值為4-10的混濁性污水，淤泥、雨水等，輸送介質溫度不超過60℃，在潛水軸流泵使用中很多都是在水利排澇建設中使用的。
產品用處： 高層建筑、工礦企業、市政工程等污水處理體系、城市環保體系排污、污水中繼、污水處理等、勘探、礦山配套附機、食品、醫療、商業體系污水排放、人防體系排水站、供水設備廠給排水設備、農業灌溉、鄉村沼氣等
配用控制系統：
依據水倉水位主動開啟、中止水泵的作業，對運轉中的各種狀況參數進行實時監控，一起通過接口將數據上傳至地上集控室。
(1) 依據所監測的水位信號，可設定出低水位、運轉水位和3個上限水位信號及風險水位。低水位時停泵;高水位時水泵運轉;依據上限水位逐臺投入備用水泵一起運轉;風險水位時起動水泵全部運轉。一起依據水位改變核算涌水量，當涌水量增大或驟變時發動水泵運轉，以削減突水事故的發生。
(2)每臺水泵可設置"就地操控"、"半主動操控"、"主動操控"和"檢修方法"四種作業方法，該方法可直接在操控器上進行設定。
①水泵體系選用真空泵或射流法抽真空:
體系依據水位狀況或許操作員指令發動相應設備進行抽真空作業。
當真空壓力到達要求后將主動發動水泵電機，然后翻開水泵出水管路電動閘閥進行排水。
若電動閘閥翻開后必定時間內水泵壓力未到達設定值(一般是因為水泵或上水管路漏氣導致)體系將會主動中止水泵運轉并封閉電動閘閥一起報警。
②水泵體系中止運轉:
當水倉水位到達低位時將先主動封閉排水管路電動閘閥，電動閘閥封閉到位后(若必定時間內未關到位則按毛病方法中止)中止水泵電機。
③體系設置低限水位、運轉水位、3個上限水位和風險水位等多種水位線。當水位到達高限水位時，體系主動發動 "運轉泵" ;按上限水位設置體系主動發動下一個"運轉泵" ;到達風險水位時發動全部水泵并位時中止一個"運轉泵" ;當?shù)竭_低位時主動中止另一個"運轉泵"。
(3)依據實際需要也可切換到手動控報警 。水位低于上限水位時主動中止"備用泵" 。此方法下操作人員可通過手動操控按扭人工手動操控各臺水泵電機的起停及各電動閘閥開關。
(4)當出現水位超限、開關毛病、壓力下降、流量下降等毛病時體系將主動中止運轉，并語音提示、報警。
泵站建設的執行標準：
遵從“高效、安全、漂亮、有用、和諧”的準則開展小型泵站規范化建造，新建、改造、外觀提高后的小型泵站應到達以下規范要求：
1.高效：泵站動力單耗不應大于5 kW·h/(kt·m)。軸流泵站與混流泵站設備功率不低于50%；離心泵站的設備功率不低于55%。
2.安全：機電設備等裝置高程滿意防洪排澇要求；進出水池必須關閉或設置安全護欄；門窗設置和用材選用防盜辦法，有條件區域可配套電子防盜體系；清晰泵站的辦理和保護規劃，并設置圍欄等安全設備。
3.漂亮：外觀風格漂亮大方，內部裝飾簡練亮堂，外圍恰當美化美化，與特色小鎮、美麗村莊及整齊田園相和諧。依據泵站規范化辦理要求，一致設置標識、標牌和首要辦理制度等。
4.有用：量體裁衣規劃泵站布局、規劃泵站規劃，結合實際需求選用自動操控、變頻操控、用水計量等先進技術和設備。泵站規劃運用年限不低于20年，規劃時應兼顧后續發展管道灌溉和噴微灌的需求。泵房面積以12～18 m2為宜，有條件區域的可配套辦理房，面積不超越10 m2。
5.和諧：應與所掩蓋的灌溉規劃內渠系同步建造并彼此和諧，合適發展管道灌溉的應優先建造管道灌溉設備，灌溉確保率、水利用系數等技術指標應滿意國家和職業技術規范的要求，構成配套完善的灌溉排水體系。
泵站水泵選型：

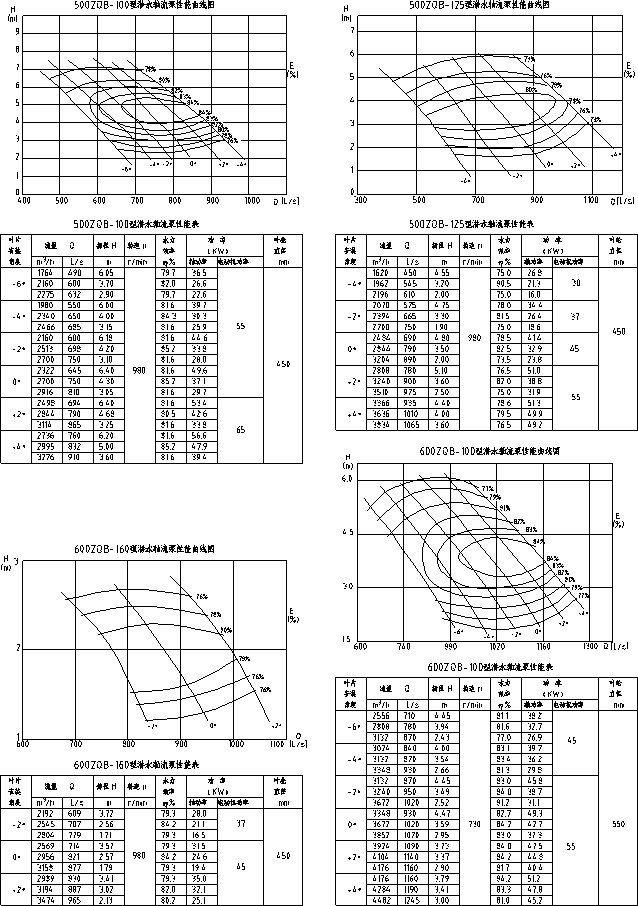

綜合性能曲線圖上，取H1凈=10M，H2凈=13M和H3凈=15.5m分別作水盆，交Q～Ｈ凈曲線于不同三點，過這三點分別作線交Q～Ｈ凈曲線于另外不同的三點，這三點就是水泵運行的工況點。
為了便于證明比照，現以一個新建電灌站的規劃為例，并以其原規劃為計劃（Ⅰ），筆者提出的改善規劃為計劃（Ⅱ）。
（一）原始材料
灌溉面積A=1175畝，以栽培水稻為主，其日耗水深e：計劃（Ⅰ），eⅠ=12毫米；計劃（Ⅱ），在春耕泡田期eⅡ1=12毫米，在孕穗開花期eⅡ2=10毫米，在水稻灌漿黃熟期eⅡ3=8毫米。
渠道沿丘陵臺地安置，獲益農田大部分散布在62~63米高程區，依據渠道坡降推算到渠首出水池的水面高▽o=64.87米。渠系水利用系數：ηⅠ渠=0.95；ηⅡ渠=0.8（在未作防滲處理的中砂壤土中）。泵站每日開機小時數t=22小時。
進水池的水位高程：原規劃為51.87米；依據實地勘測，在中水年，整個灌溉季節內最高水位▽Ⅱ1=54.87米（但不是洪水位）；正常水位▽Ⅱ2=51.87米；最底水位▽Ⅱ3=49.37米
（二）首要技能數據
1．流量規劃
Q設=667eA1000×3600tη渠 (1)
將A=1175畝；t=22小時；ηⅠ渠=0.95；ηⅡ渠=0.8；eⅠ=12毫米；eⅡ1=12毫米；eⅡ3=8毫米別離代入（1）式，則：
QⅠ設=0.12499米3/秒
QⅡ1設=0.14835米3/秒
QⅡ2設=0.12364米3/秒
QⅡ3設=0.09896米3/秒
2、凈揚程規劃
H凈=▽o─▽? （2）
將▽o=64.87米；▽Ⅰ=51.87米；▽Ⅱ1=54.87米；▽Ⅱ2=51.87米；▽Ⅱ3=49.37米別離代入（2）式，則：
HⅠ凈=13米
HⅡ1凈=10米
HⅡ2凈=13米
HⅡ3凈=15.5米。
（三）經濟管徑
原規劃未作核算，只能依據所選水泵進出口直徑，選取管徑DⅠ=0.25米。
計劃（Ⅱ）的管徑按如下式核算：
D=1.13 （3）
式中Q為最大流量，取Q=QⅡ1=0.14835米3/秒；V經為經濟流速，取V經=2米/秒。
則：DⅡ=0.3077≈0.3米。
（四）管路丟失與規劃揚程
1．管路丟失系數的核算
SV=0.083∑§/D4 (4)
SY=10.29n2L/D5.33 (5)
S= SV+SY (6)
式中SV為管路部分丟失系數；SV為管路沿程丟失系數；S為管路丟失系數；§為管路附件的阻力系數；n為管材粗糙度；L為管長。
將DⅠ=0.25米；LⅠ=29米；∑§Ⅰ=9.01；DⅡ=0.3米；LⅡ=28米；∑§Ⅱ=3.16；nⅠ= nⅡ=0.012別離代入（4）、（5）、（6）式，則SⅠ≈261；SⅡ≈57.8。
2.管路丟失的核算
H損=SQ2 （7）
將SⅠ=261，QⅠ設=0.12499米3/秒。SⅡ=57.8，QⅡ1設=0.14835米3/秒；QⅡ2設=0.12364米3/秒；QⅡ3設=0.09896米3/秒別離代入（7）式，則：
HⅠ損=4.08米；HⅡ1損=1.27米；HⅡ2損=0.88米；HⅡ3損=0.57米。
3.規劃揚程的核算
H設=H凈+H損 （8）
將HⅠ凈=13米；HⅠ損=4.08米；HⅡ1凈=10米；HⅡ1損=1.27米；HⅡ2凈=13米； HⅡ2損=0.88米；HⅡ3凈=15.5米；HⅡ3損=0.57米。別離代入（8）式中，則：
HⅠ設=17.08米；HⅡ1設=11.27米；HⅡ2設=13.88米；HⅡ3設=16.07米。
(五)水泵的選型
依據規劃流量Q設與規劃揚程H設查水泵型或水泵樣本，挑選水泵功能數據與Q設和H設附近的泵即可。計劃（Ⅰ）挑選10Sh-13A型水泵。計劃（Ⅱ）愈加HⅡ1、HⅡ2 、HⅡ3 、QⅡ1、QⅡ2 、QⅡ3挑選的水泵類型是10Sh-19.
二、泵站運轉工況點的斷定
(一)求水泵功能曲線方程
水泵的功能曲線盡管可以從水泵樣本上查到，或依據水泵功能表制作，但都比較大略，現以10Sh-19型泵的參數為例，求較精確的水泵功能曲線。
較精確的水泵功能；
